a.之所以稱為星形接法，是因為每相之間及每相的繞組之間看起來象是 Y 形(形)。

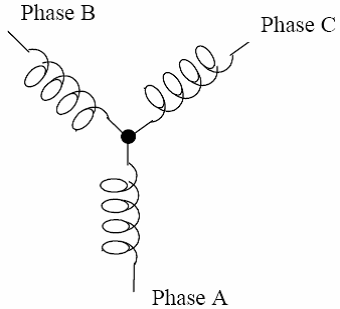

圖C.1 是星形接法時的每相繞組，在星形接法中，中性線(或者說是星形的中心點)一般是接地，
因此常用電壓是208/120 和 480/277(第一個數代表相-相電壓，第二個數代表相-線電壓)。
圖 C.1：三相星形接線
b.三組電壓在電學上按 120°劃分，在平衡負載且功率因數等于1 的情況下，電流也可以按120°劃
分，但是負載的不平衡以及其它情況都使電流不可能理想地按120°劃分。三相電壓和電流通常用
相位圖來表示，圖C.2 是一個典型的電壓和電流的相位圖。
圖 C.2：三相電壓和電流的相位圖
c. 從相位圖可以看出每相電壓間隔 120°，在一個平衡的星形系統中，相-相電壓是相-線電壓的
1.732 倍。星形的中心點一般接地，表C.1 為美國星形系統中的常用電壓。
|
相電壓 |
線電壓 |
|
120 V |
208 V |
|
277 V |
480 V |
|
2400 V |
4160 V |
|
7200 V |
12470 V |
|
7620 |
13200 V |
|
|
表C.1：星形接線常用的電壓等級
d. 通常星形連接中有四根線，三相接三根線，還有一根線接中性線，如圖 C.1 所示。中性線一般
接地或接星形的中心點(見圖C.1)。
在許多工業應用的場合，星形連接有4 根線，可是負載只有3 根線是按三角形接法考慮的。如
果順著電路找到源頭(通常是個變壓器)會發現第4 根線，在這種情況下，即使負載中沒有出現中性
線或者地線，相-地電壓也就是表1 中的相-地電壓。判斷電路接線方式的最佳位置是變壓器，因為
在這里可以辨別電壓與地的關系。
