a. 三角形接法可以引出 3 根線或者4 根線，在三相三角形接法中，各繞組之間是相與相連接，

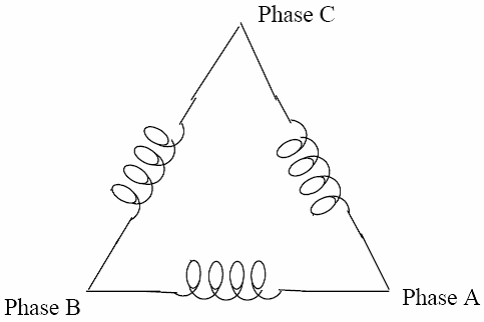

而不是相與地相連。圖C.3 所示為三角形接法時各繞組的連接。
圖C. 3：三相三角形繞組
在上圖三角形接法的舉例中，有3 根線向負載送電，而在實際的三角形接法中，地不在三角形
的中心，各相的相-地電壓通常會不平衡。

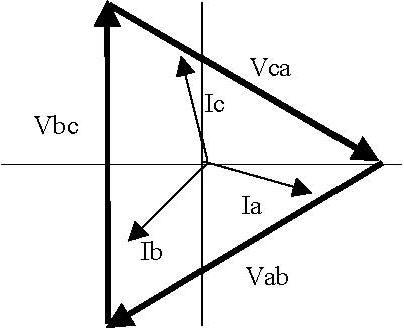

圖C.4 為三相三角形電路中電壓與電流的相位關系圖。
在許多三角形接法中，三角形有一個角接地，也就是說，有一相的相-地電壓等于零，另兩相的
相-地電壓則等于相-相電壓，這是出于保護電路的目的。
圖C.4：三相三角形電路中電壓與電流的相位關系圖
b.還有一種常用的三角形接法是 4 線的接地三角形，用于負荷較輕的場合。這種接法是將一個繞
組的中心點接地，在120/240V4 線接地三角形的接法中， 有2 相的相-地電壓等于120V，而第三

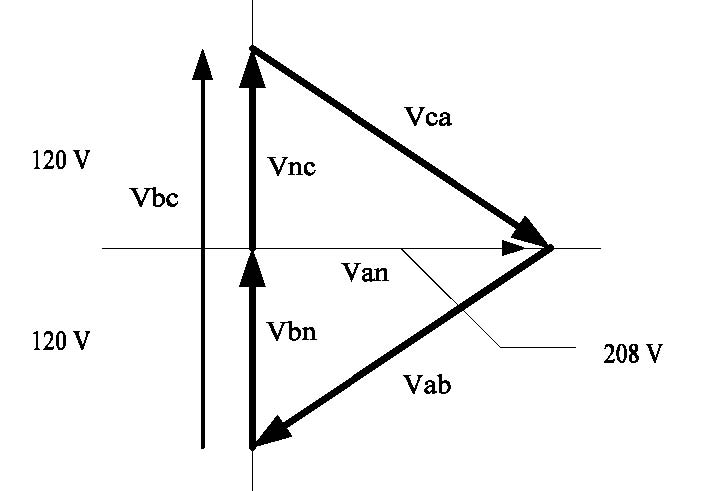

相的相-地電壓則等于208V。三相四線三角形接法的電壓相位圖見圖C.5。
圖 C.5：三相四線三角形接法的電壓相位圖
