上一節中所討論的有功功率和電能測量涉及到了電力系統中常用的指標，但是僅僅測量
有功功率和電能往往是不夠的，無功功率是總功率的一個重要參數，因?yàn)榻^大部分實際應用
都會受到無功功率的影響。無功功率和功率因數是與負載和發電有關的概念，本節的討論僅
限于無功功率和功率因數與負載有關的分析，而不考慮與發電有關的方面。
有效功率(和電能)是功率的一個組成部分，它由電壓和每相電壓在該相產生的電流組成，
但是在實際應用中，總的電流幾乎從來不會與電壓同相，因此必須考慮與電壓同相的分量和

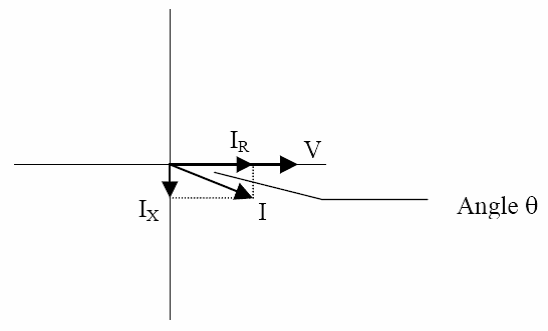

正交(旋轉90 度或者垂直)的分量。圖C.9 為單相電壓，并將電流分解為同相分量和垂直分量。
圖C.9：電壓和電流的關系
電壓(V)和總電流(I)可用來計算視在功率或VA，電壓和同相電流(IR)可計算有效功率或W，
電壓和正交電流(IX)可計算無功功率。
正交電流可以比電壓滯后(如圖C.9 所示)或超前，當正交電流滯后于電壓時，負載既有有
效功率(W)又有無功功率(VAR)，當正交電流超前于電壓時，負載有有效功率，但是將無功功
率傳回了系統，即無功功率的流向與有效功率相反。
所有電力系統中都有無功功率(VAR)，所有采用磁化原理工作的設備都會有無功功率。
通無功功率的值會與有效功率低，電力設施應將用戶端的無功功率維持在較低的水平，以
使發電廠的送電獲得最大投資回報。當電線上傳輸無功功率時，傳輸?shù)挠行Чβ示蜁?huì)減少，
因此降低電力線上的無功功率才能增加傳輸?shù)挠行Чβ?。為了鼓?lì)降低用戶端的無功功率，
大多數電力廠家都會對VAR 超過一定量的負載給予罰款。
測量無功功率的常用方法是功率因數，它有兩種定義方法，最常用的是計算有效與視在
功率的比值。方程式如下 ：
總功率因數 = 有效功率 / 視在功率 = Watts / VA
這個公式計算出的功率因數稱之為總功率因數，因?yàn)樗且詡鬏數目偣β蕿榛鶖?shù)，傳輸
總功率包括所有的諧波，如果電壓或電流包括高階的諧波失真，功率值便會受到影響，由功
率值計算出的功率因數也會受到諧波失真的影響。這種計算方法是經常用到的，因?yàn)檫@樣考
慮到了實際電壓和電流的所有因素。
另外一種功率因數稱之為位移功率因數，它是基于電壓與電流之間的相位關系，而不考
慮電壓值、電流值或功率值的大小，只與相位角的差值有關，因此位移功率因數不受諧波失
真的影響，計算公式如下：
位移功率因數 = cosθ, θ 為電壓與電流之間的夾角(見圖C.9)
當電壓和電流沒有失真時，總功率因數等于位移功率因數。但是只要存在諧波失
真，這兩個功率因數就不會相等。
